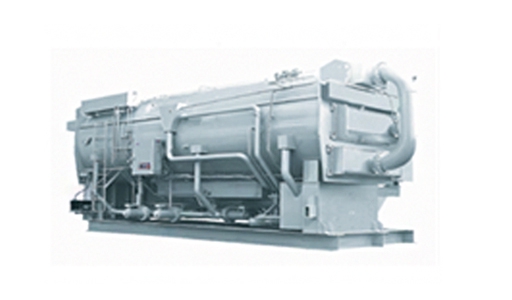

흡수식 냉동기

* 냉동싸이클
가. 증발기
- 증발기의 튜브내로 냉수슬 순환시키고 튜브 외면으로 냉매를 분무시켜 증발 잠열로 냉수를 냉각합니다.
나. 흡수기
- 농축용액은 증발기에서 증발한 냉매증기를 흡수하여 희석용액이 되며 이때 발생한 흡수열은 냉각수에 의해 냉각되므로 항상 일정온도를 유지하고 희석용액은 펌프에 의해 고온 및 저온 재생기로 압송됩니다.
다. 고온재생기
- 흡수기에서 냉매증기를 흡수하여 희석된 리튬브로마이드 용액을 증기로 가열하여 냉매와 용액을 분리하여 냉매증기는 저온재생기로 농축용액은 흡수기로 보냅니다.
라. 저온새생기
- 고온재생기에서 발생한 냉매증기에 의해 희석용액을 가열, 냉매와 용액을 분리하며 이때 저온재생기에서 발생된 냉매증기는 응축기로 유입되어 응축되며 농축용액은 흡수기로 보내집니다. 또한 튜브 내부의 냉매증기는 응축기로 유입됩니다.
마. 응축기
- 저온 및 고온재생기에서 발생한 냉매증기를 관내로 흐르는 냉각수에 의해 응축하며 응축된 냉매는 증발기로 분무됩니다.
바. 열교환기
- 저온의 희석용액과 고온의 농축용액을 예열, 예냉하여 열의 경제성을 높입니다.
사. 드레인 냉각기
- 고온재생기의 폐열을 이용 희석용액을 예열하여 열의 경제성을 높입니다.

1중효용 흡수식 냉동기

1. 설비비의 감소
- 냉각탑, 감압밸브, 증기원 각 배관 이외에 특별한 부대설비가 필요없어 경제적입니다.

2. 고효율
- 고도의 진고익술과 용접기술을 필요로하는 흡수식 냉동기는 특수용접 기술을 활용하여 누설을 완벽히 방지합니다.

3. 부식 방지
- LINO₃를 사용하므로 보수,점검시 인체에 무관합니다.

4. 에너지 절감
- 부속된 전동기는 냉매 스프레이 펌프, 용액펌프, 진공펌프가 각각 1대씩으로 소비되는 전원 용량이 적어 에너지 절감이됩니다.

2중효용 흡수식 냉동기

1. 소형, 경량화
- 1중효용 흡수식 냉동기에 고온 재생기, 열교환기를 조합하여 설치면적이 1중효용과 비슷한 소형, 경량화된 제품입니다.

2. 설비비의 감소
- 냉각탑, 감압밸브, 증기원 각 배관 이외에 특별한 부대설비가 필요없어 경제적입니다.
- 여름철 공조용에는 냉각수 온도를 제어할 필요가 없습니다.

3. 고효율
- 고도의 진공기술과 특수용접 기술로서 누설을 완벽히 방지합니다.

4. 폐열 활용
- 드레인은 흡수기에서 고온 재생기로 향하는 농도가 엷은 리튬브로마이드 수용액과 열교환하여 열회수를 충분히 합니다.

5. 펌프 동력의 감소
- 일본 HITACHI 가 개발한 싸이클의 채용으로 펌프의 동력을 감소시켰습니다.

6. 뛰어난 적응력
- 열용량이 작아 부하 변동에 따른 적응이 양호합니다.

중온수 흡수식 냉동기

1. 고효율화
- 성적계수(COP) : 0.725
- 온수 소비량 : 0.278㎡/h USRT.

2. 소형, 경량화
- 만액식 구조의 재생기 구조에서 용액스프레이 구조의 재생기를 채택하여 용액 봉립량을 절감시키고 소형,경량화를 이루었습니다.

3. 다양한 모델
- 30~650 USRT의 23기종을 개발 선택의 폭이 넓어졌습니다.

4. Co-Generation System
- 하나의 열원으로 전력과 열을 동시에 생산, 이용하는 종합에너지 시스템으로 고객의 폐열 활용을 극대화 시켰습니다.

5. 각지의 조건에 맞는 전용 제품
- 온수 입/출구 온도 : 95°c → 80°c
- 온수 공급 압력 : 16kg/㎤G
- 냉동기 수두 손실 : 6㎃q 이내
- 온수 제어 밸브 수두 손실 : 3㎃q 이내
