G200/300 마이크로 기어펌프
[G200/300 Micro Gear Pump]

Max. 4,500 mL/min, 5 bar
DC12/24V brush motor
AC220/380V asynchronous motor, Explosion-proof motor

개 요

G series 마이크로 기어 펌프는 SS304 스테인레스스틸을 정밀가공하여 만든 펌프헤드(shell)와 엔지니어링 플라스틱(PPS)의 사출성형 기어(gear)를 사용하며, 오일의 유출을 방지하기 위해 다이나믹씰(dynamic seal)은 불소고무를 사용하고, 고정씰(static seal) 테프론(PTFE)와 PPS 재질로 만들어져 있다.

직류모터 또는 교류모터 및 감속모터를 펌프에 조합하여 펌프를 구성할 수 있다. 크기가 작고 높은 압력에 사용할 수 있기 때문에 의료기계, 자동차, 정밀화학, 실험실, 포장 및 식품가공등 다양한 분야의 유체 이송에 사용할 수 있다.

크기가 작고 높은 압력에 사용할 수 있기 때문에 의료기계, 자동차, 정밀화학, 실험실, 포장 및 식품가공등 다양한 분야의 유체 이송에 사용할 수 있다.


G200AK	MG300XK/DC24	G300XK/AC220	G300XK/AC220FB

특 징

유체점도	:	0~3000 cps
유체온도	:	-30~100 ℃
유체입자	:	≤20 um
사용온도	:	-30~50 ℃
사용습도	:	<75 %RH
사용고도	:	<2.500 meter
작동방법	:	연속작동

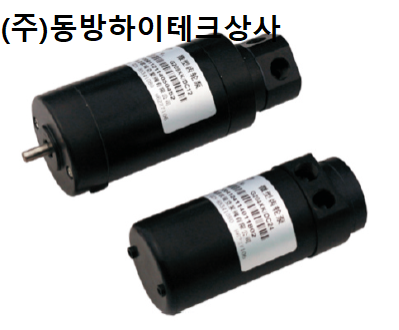

G200AK/DC 마이크로 기어펌프 [브러쉬 DC모터 타입]

다이렉트 구동 마이크로 기어펌프
브러쉬 DC모터(brush motor)
하우징; 알루미늄함금
기어; PEEK
고정씰; PTFE
샤프트씰; NBR

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
G204AK/DC12	1.0 Liter/min	2 bar	bar	4000 rpm	DC12V/35W
G204AK/DC24					DC24V/35W
G209AK/DC12	2.2 Liter/min	5 bar	bar	4000 rpm	DC12V/50W
G209AK/DC24					DC24V/50W

G300XK/DC24 마이크로 기어펌프 [브러쉬 DC 모터 타입]

다이렉트 구동 마이크로 기어펌프
브러쉬 DC모터(brush motor)
PWM스피드제어
하우징; SS316
기어; PEEK
고정씰; PTFE
샤프트씰; Viton

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
G306XK/DC24	1500 mL/min	5 bar	-0.5~5 bar	3000 rpm	DC24V/70W
G312XK/DC24	3000 mL/min	5 bar	-0.5~5 bar	3000 rpm	DC24V/70W

G300/AC220(380) 마이크로 기어펌프 [AC 모터 타입]

다이렉트 구동 마이크로 기어펌프
AC 유도모터(asynchronous motor)
일정한 스피드,높은 토크, 높은 안정성
인버터 스피드제어(3-상모터)
하우징; SS316
기어; PEEK
고정씰; PTFE
샤프트씰; Viton

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
G306XK/AC220(380)	1500 mL/min	5 bar	-0.5~5 bar	3000 rpm	AC220/380V 1-phase/2-pole 120 Watt
G312XK/AC220(380)	3000 mL/min
G317XK/AC220(380)	4500 mL/min
G306XK/AC220(380)B	100~1500 mL/min	5 bar	-0.5~5 bar	200~3000 rpm	AC220/380V 3-phase/2-pole 180 Watt
G312XK/AC220(380)B	200~3000 mL/min
G317XK/AC220(380)B	300~4500 mL/min

G300/AC220(380)FB 마이크로기어펌프 [AC 방폭모터 타입]

다이렉트 구동 마이크로 기어펌프
AC 방폭모터(ExdⅡBT4)
일정한 스피드,높은 토크, 높은 안정성
인버터 스피드제어(3-상모터)
하우징; SS316
기어; PEEK
고정씰; PTFE
샤프트씰; Viton
가연성 액체이송

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
G306XK/AC220(380)FB	100~1500 mL/min	5 bar	-0.5~5 bar	200~3000 rpm	AC220/380V 3-phase/2-pole 180 Watt
G312XK/AC220(380)FB	200~3000 mL/min
G317XK/AC220(380)FB	300~4500 mL/min
