1.표준사양(STANDARD SPECIPICATION)

표준사양

 1.  입력전원(INPUT)   :  AC220V 60HZ(단상)

2. 주파수(FREQUENCY)    :   20KHZ   /   30KHZ/   35KHZ   /  40KHZ

3. 출력(OUTPUT POWER)   :   500(W)

4. 초음파발진기(AMP)    :   AUTO TUNNING 방식

5.  진동자(PZT)   :  BLT 방식

6. 칼날(TOOL)    :   주문 제작 (하이스/초경)

7.  작업시간(CUTTING TIME)    : 연속발진

8. 중 량(WEIGHT)    :   발진기  5.5(Kg)  /   진동부 600(g)

 2.각부 명칭 및 사용방법(발진기)

1.  전원(Power)   :  전원 ON/OFF

2. TEST : 초음파  발진 확인

3. RESET  :  OVERLOAD(과부하시)시  해제

4 .WELD TIME(CUTTING TIME)    :   최적의  발진시간  조절

5. AMPLITUDE  :  초음파  발진의  출력조절(50~100%)

3.각부 명칭 및 사용방법(진동부).

1.  진 동 부:초음파 의  전기적  에너지를   기계적인  에너지(종진동)로 변

               환

2. 칼  날   :   칼날부위에  초음파 를  전달하여  절단면을  매끄럽게  절단.

3. 홀  더   :   진동부와   칼날  고정(탈부착 가능)

4. 고 정 볼 트  :   홀더와   칼날  고정(탈부착가능)

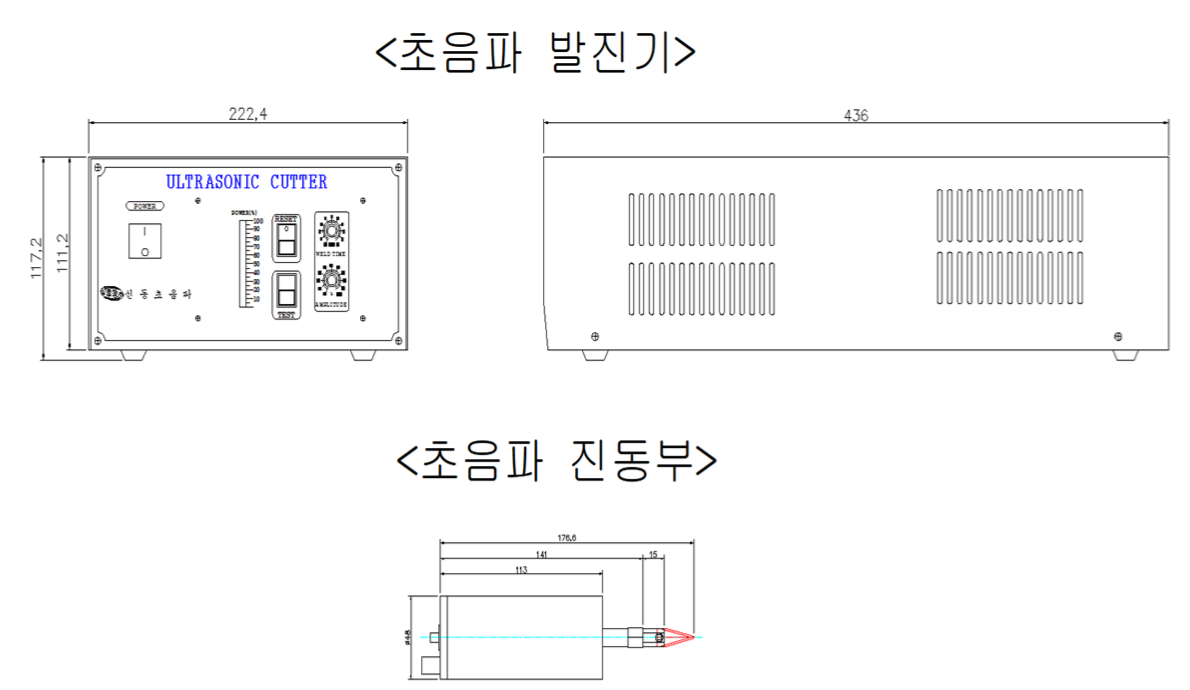

 4.각Part 별 치수도
