기기의 선정

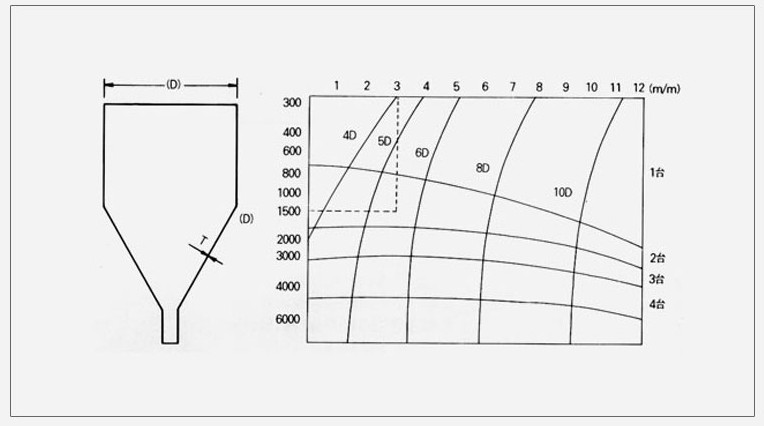

그림과 같이 Hopper의 안식각을 60°로 기준하여 직경 또는 대각선(D)과 CONE부분의 철판두께(T)에 의해 기종과 댓수가 결정됩니다.

예) 1500 Dia에3T인 Hopper일 경우 도표와 같이 6D, 2Set를 선정합니다.

예) 단, Hopper등의 형상, 분체의물성 상태등에 의해 다소 다를수도 있습니다.

DIMENSIONS

[ 단위(mm)]


MODEL	φA	B	φC	φD	E	H	S	T	φT	R"	G"
YAK-4D	95	12	95	10	12	164	9	60	34.1	1/8	1/8
YAK-5D	138	12	138	50	12	194	9	65	50.8	1/8	1/8
YAK-6D	138	14	138	60	14	208	14	65	50.8	1/8	1/4
YAK-8D	148	14	148	80	14	250	14	70	60.5	1/8	3/8
YAK-10D	208	16	208	100	16	312	16	75	76.3	1/4	1/2


	사용압력	공기소비량	충격력	중 량
YAK-4D	2.5 ~ 5 kg/㎤	0.08 ℓ/회	2.15 kg/(㎧)	4.5 kg
YAK-5D	2.5 ~ 5 kg/㎤	0.16 ℓ/회	5.2 kg/(㎧)	10.2 kg
YAK-6D	3.0 ~ 5 kg/㎤	0.22 ℓ/회	7.4 kg/(㎧)	13 kg
YAK-8D	3.0 ~ 5 kg/㎤	0.45 ℓ/회	16.4 kg/(㎧)	19 kg
YAK-10D	4.5 ~ 5 kg/㎤	1.01 ℓ/회	30.0 kg/(㎧)	37.5 kg
