RVSC(스크레파형) ROTARY VALVE
RVSC형은 수분함유 및 점도가 있는 부착성 물성일때 임펠러에 부착되어 완전배출이 안되는 경우에 적합하며, 임펠러 형상을 반달형으로 하여 테프론의 하부 스크레파가 용이하게 임펠러에 부착된 물성을 긁어서 완전히 배출합니다.

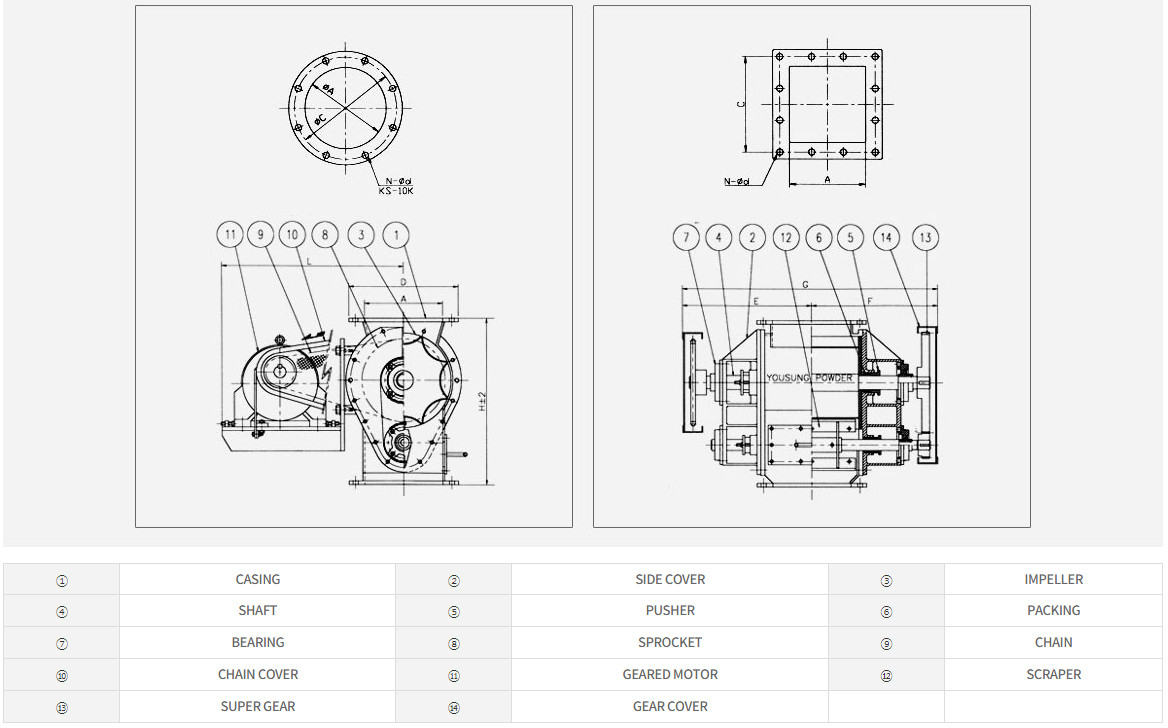

DIMENSIONS
[ 단위(mm)]
| 원형 | MODEL | A | C | D | E | F | G | H | L | N-φd | 적용G/M G/M KW |
| RVSC-100A | 105 | 175 | 210 | 273 | 273 | 546 | 380 | 368 | 8-19 | 0.4 | |
| RVSC-150A | 155 | 240 | 280 | 298 | 298 | 596 | 390 | 368 | 8-23 | 0.4-0.75 | |
| RVSC-200A | 210 | 290 | 330 | 360 | 360 | 720 | 460 | 458 | 12-23 | 0.75 | |
| RVSC-250A | 260 | 355 | 400 | 400 | 400 | 800 | 500 | 484 | 12-25 | 0.75-1.5 | |
| RVSC-300A | 310 | 400 | 445 | 430 | 430 | 860 | 550 | 552 | 16-25 | 1.5-2.2 | |
| RVSC-350A | 350 | 445 | 490 | 490 | 490 | 980 | 650 | 557 | 16-25 | 1.5-2.2 | |
| RVSC-400A | 400 | 510 | 560 | 520 | 520 | 1040 | 710 | 685 | 16-25 | 2.2-3.7 | |
| RVSC-450A | 450 | 565 | 620 | 560 | 560 | 1120 | 790 | 710 | 20-27 | 3.7 | |
| RVSC-500A | 500 | 620 | 675 | 618 | 618 | 1236 | 840 | 765 | 20-27 | 3.7-5.5 | |
| 각형 | RVSC-100SQ | 100 | 145 | 180 | 273 | 273 | 546 | 380 | 368 | 8-14 | 0.4 |
| RVSC-150SQ | 150 | 196 | 230 | 298 | 298 | 596 | 390 | 368 | 8-14 | 0.4-0.75 | |
| RVSC-200SQ | 200 | 260 | 300 | 360 | 360 | 720 | 460 | 458 | 8-16 | 0.75 | |
| RVSC-250SQ | 250 | 309 | 350 | 400 | 400 | 800 | 500 | 484 | 12-16 | 0.75-1.5 | |
| RVSC-300SQ | 300 | 375 | 430 | 430 | 430 | 860 | 550 | 552 | 12-18 | 1.5-2.2 | |
| RVSC-350SQ | 350 | 421 | 480 | 490 | 490 | 980 | 650 | 557 | 12-20 | 1.5-2.2 | |
| RVSC-400SQ | 400 | 471 | 520 | 520 | 520 | 1040 | 710 | 685 | 16-20 | 2.2-3.7 | |
| RVSC-450SQ | 450 | 520 | 580 | 560 | 560 | 1120 | 790 | 710 | 16-20 | 3.7 | |
| RVSC-500SQ | 500 | 570 | 630 | 618 | 618 | 1236 | 840 | 765 | 20-20 | 3.7-5.5 | |
