RVP(EJECTOR 부착형) ROTARY VALVE
본 제품은 공기수송 전용으로 제작되었으며, 특히 고압 공기 수송장치용으로 제작이 되여 있어 분체수송에 최적이며, 당사에서는 수송시 ROTARY VALVE의 특성상 UNLOADING쪽으로 AIR LEAK 현상을 최소화하기 위하여 BODY 측면에 AIR VENT HOLE은 물론, 양 SIDE 측에 AIR BALANCING용 AIR PIPING을 구비하여, 공기 수송에 전혀 지장이 없도록 생산하고 있습니다.

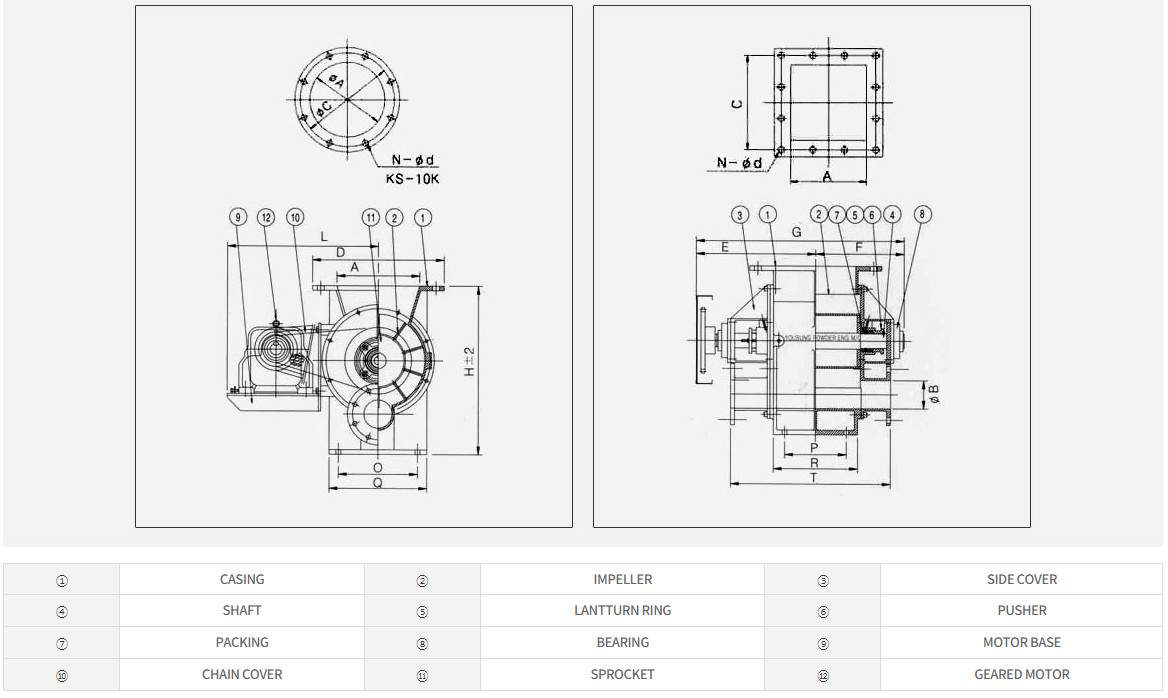

DIMENSIONS

[ 단위(mm)]


MODEL	A	B	C	D	N-φd		E	F	G	H	L	O	Q	T	M-φd	C'	적용 G/M KW
MODEL	A	B	원형	각형	원형	각형	E	F	G	H	L	P	R	T	M-φd	C'	적용 G/M KW
RVP-150	150	50 65	240	280	8-23	8-14	298	233	531	370	368	145	180	364	4-19	120	0.4-0.75
RVP-150	150	50 65	196	230	8-23	8-14	298	233	531	370	368	110	162	364	4-19	140	0.4-0.75
RVP-200	200	65 80	290	330	12-23	8-16	360	278	638	415	458	170	220	464	4-19	140	0.4-0.75
RVP-200	200	65 80	260	300	12-23	8-16	360	278	638	415	458	150	211	464	8-19	150	0.4-0.75
RVP-250	250	80 100	355	400	12-25	12-16	400	315	715	453	484	210	260	524	8-19	150	0.75
RVP-250	250	80 100	309	350	12-25	12-16	400	315	715	453	484	210	270	524	8-19	175	0.75
RVP-300	300	100 125	400	445	16-25	12-18	430	337	767	530	552	220	330	569	8-19	175	0.75-1.5
RVP-300	300	100 125	375	430	16-25	12-18	430	337	767	530	552	230	312	569	8-23	210	0.75-1.5
RVP-350	350	125 150	445	490	16-25	12-20	490	391	881	600	557	280	370	674	8-23	210	1.5-2.2
RVP-350	350	125 150	421	480	16-25	12-20	490	391	881	600	557	280	360	674	8-23	240	1.5-2.2
RVP-400	400	125 150	510	560	16-25	16-20	520	421	941	650	685	350	420	724	8-23	240	2.2
RVP-400	400	125 150	471	520	16-25	16-20	520	421	941	650	685	350	420	724	8-23	240	2.2
RVP-450	450	125 150	565	620	20-27	16-20	560	457	1017	750	710	400	470	774	8-23	210	2.2
RVP-450	450	125 150	520	580	20-27	16-20	560	457	1017	750	710	370	460	774	8-23	240	2.2
RVP-500	500	150 200	620	675	20-27	20-20	618	490	1108	780	765	450	520	870	8-23	240	3.7
RVP-500	500	150 200	570	630	20-27	20-20	618	490	1108	780	765	420	520	870	12-23	290	3.7
