상세설명
DIMENSIONSRVC(기밀형) ROTARY VALVE
RVC형은 임펠러의 재질을 주물이나 스탠 주강품으로써, 미려한 표면을 보장하며, 케이싱은 정밀하게 가공조립하여, 임펠러와 케이싱, 임펠러와 벽과의 간격을 운반물의 특성(입자,온도)등에 따라 각각 조정되고 있으며, 이는 폐사의 경헙치에 의하여 구분되고 있습니다.

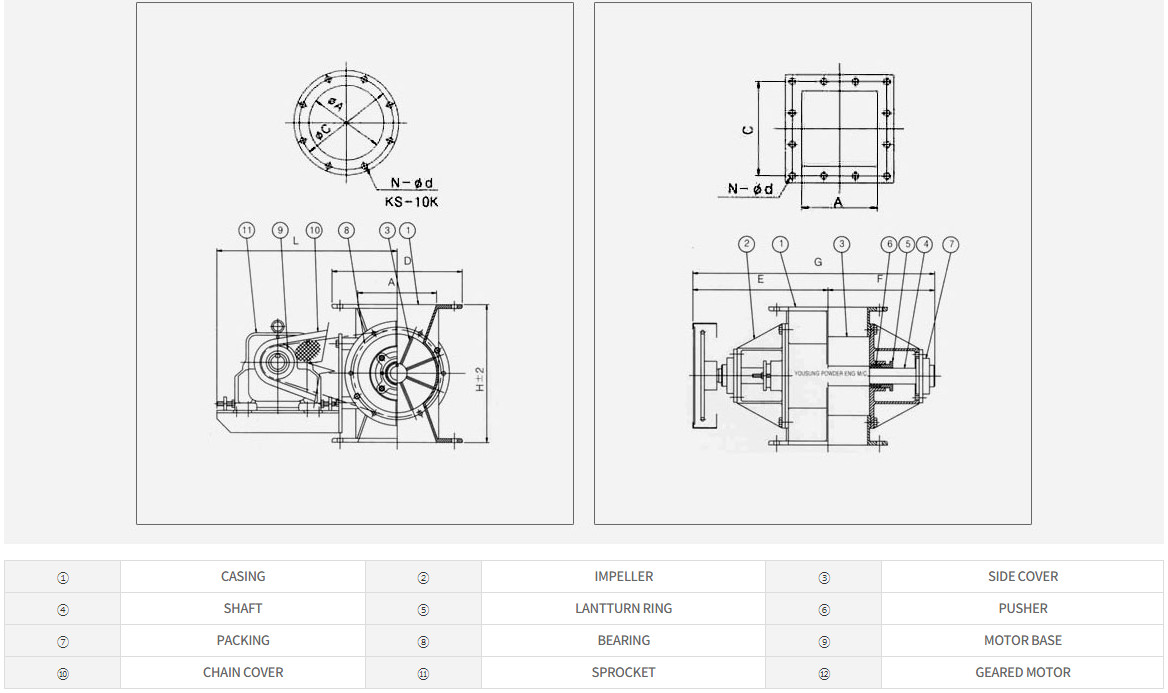

DIMENSIONS
[ 단위(mm)]
| 원 형 |
Model | A | C | D | E | F | G | H | L | N-φd | 적용 G/M KW |
| RVC-100A | 105 | 175 | 210 | 270 | 203 | 473 | 295 | 368 | 8-19 | 0.4 | |
| RVC-150A | 155 | 240 | 280 | 295 | 228 | 523 | 305 | 368 | 8-23 | 0.4 | |
| RVC-200A | 210 | 290 | 330 | 350 | 272 | 622 | 360 | 458 | 12-23 | 0.4-0.75 | |
| RVC-250A | 260 | 355 | 400 | 395 | 305 | 700 | 420 | 484 | 12-25 | 0.75 | |
| RVC-300A | 310 | 400 | 445 | 425 | 333 | 758 | 455 | 552 | 16-25 | 0.75-1.5 | |
| RVC-350A | 350 | 445 | 490 | 485 | 386 | 871 | 510 | 557 | 16-25 | 1.5 | |
| RVC-400A | 400 | 510 | 560 | 515 | 416 | 931 | 555 | 685 | 16-27 | 2.2 | |
| RVC-450A | 450 | 565 | 620 | 555 | 452 | 1007 | 620 | 710 | 20-27 | 2.2 | |
| RVC-500A | 500 | 620 | 675 | 612 | 484 | 1096 | 650 | 765 | 20-27 | 3.7 | |
| 각 형 |
RVC-100SQ | 100 | 145 | 180 | 270 | 203 | 473 | 295 | 368 | 8-14 | 0.4 |
| RVC-150SQ | 150 | 196 | 230 | 295 | 228 | 523 | 305 | 368 | 8-14 | 0.4 | |
| RVC-200SQ | 200 | 260 | 300 | 350 | 272 | 622 | 360 | 458 | 8-16 | 0.4-0.75 | |
| RVC-250SQ | 250 | 309 | 350 | 395 | 305 | 700 | 420 | 484 | 12-16 | 0.75 | |
| RVC-300SQ | 300 | 375 | 430 | 425 | 333 | 758 | 455 | 552 | 12-18 | 0.75-1.5 | |
| RVC-350SQ | 350 | 421 | 480 | 485 | 386 | 871 | 510 | 577 | 12-20 | 1.5 | |
| RVC-400SQ | 400 | 471 | 520 | 515 | 416 | 931 | 555 | 685 | 16-20 | 2.2 | |
| RVC-450SQ | 450 | 520 | 580 | 555 | 452 | 1007 | 620 | 710 | 16-20 | 2.2 | |
| RVC-500SQ | 500 | 570 | 630 | 612 | 484 | 1096 | 650 | 765 | 20-20 | 3. | |
